搞懂TRD工法，掌握又一项基坑支护新技术

           随着地下空间开发规模向大、深、紧、复杂多变发展，给深基坑工程支护新技术的应用提供了广阔的舞台。型钢水泥土搅拌桩(墙)支护结构要满足“深、快、强”的需要，截断或部分截断承压水层与深基坑的水力联系，控制由于基坑降水而引起的地面过度沉降，确保深基坑和周边环境的安全，解决深基坑一定承压水层深度范围和紧密砂层施工水泥土搅拌桩的难题。

     TRD工法技术就成为可供选择的基坑支护施工新技术。

       TRD工法以其施工周期短，工程造价合理，对环境污染小、适应地层广、防渗性能好，特别是型钢可以重复利用，被誉为可持续发展、循环经济的绿色工法，用作基坑支护结构、H型钢芯材回收时，比常用的钻孔灌注桩形式可降低造价约18%，比钢筋混凝土地下连续墙形式可降低造价约30%-40%。

          TRD工法的特点：

1、 施工深度大：最大深度可达60m

2 、适应地层广：对硬质地层（硬土、砂卵砾石、软岩石等）具有良好的挖掘性能

3、 成墙品质好：在墙体深度方向上，水泥土搅拌均匀，强度提高，离散性小，截水性能好

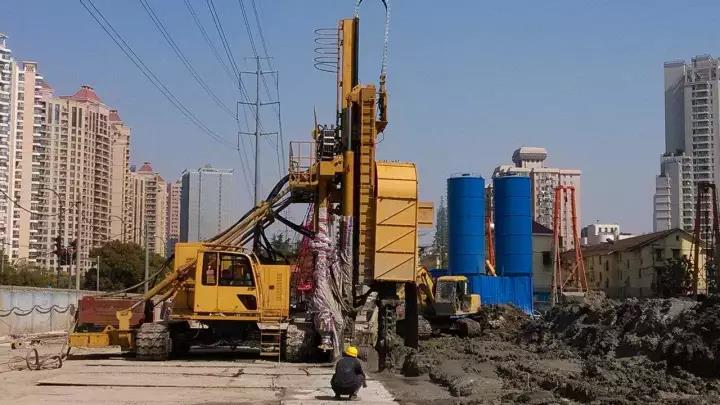

4、 高安全性：主机机高仅10米，重心低，稳定性好

5 、高精度——实时随钻测量，实现了施工全过程对TRD工法墙体的垂直精度控制，这是目前其他传统工法无法做到的

      高精度——墙体直线度，通过激光经纬仪射出的光束投射到安装在主机上的两块透明丙烯上，借以控制与其平行的TRD工法墙体中心线的允许偏差可控制在±25mm以内。

6 、墙体等厚：连续造壁，无缝连接，可以任意设定芯材间距

7 、噪音、振动较小

     TRD工法的原理

      主机液压马达驱动链锯式切割箱，分段连接钻至预定深度，水平横向挖掘推进，同时在切割箱底部注入挖掘液或固化液，使其与原位土体强制混合搅拌，形成的水泥土地下连续墙，也可插入型钢以增加地连墙的刚度和强度。

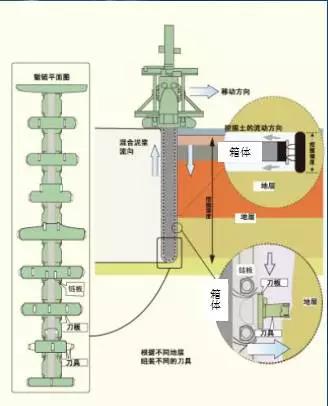

      其工法原理如下图所示：
